一、书本装订热熔胶的预热

       EVA热熔胶使用前，首先要对固体胶进行预热熔融。预热的方法有两种：一种用油浴预热，即夹套熔锅预热；另一种用电板预热，即用电热板装置在预热熔锅里直接预热。预热时间一般在2小时，待胶体达到所需加热温度，且有良好的流动性时，即预热合格后，再通过恒温管道将胶液释放到温度在160~200℃的工作胶锅内，供胶粘订联书籍本册等使用。

二、固化时间

        使用热熔胶的这几个时间，都是与设备运转速度密切联系的，如热熔胶的开放时间一般为7~15秒，而这个时间正是胶订机进行铣背传送的时间，从涂抹胶液开始，到封面与书背粘合为止（不含粘书背卡纸）的这一过程，就必须要在15秒以内完成，这样热熔胶使用才能取得良好的粘结效果，如果设备运转速度很慢，在15秒内完不成粘结工作，那么粘结的效果肯定不理想，会出现粘结不牢、粘不上，书籍成册后散开、掉页等故障。因此，选用热熔胶的开放时间，要考虑到胶订机的正常运转速度。热熔胶的固化时间一般与开放时间基本是相同的。

三、冷却硬化干燥时间

除开放和固化时间外，还要求冷却硬化干燥时间的基本准确，特别是无线胶粘订联动生产线上的用胶。因为这种生产线是从配页机配页开始到切书为止的一条联动流水线，其各个部位都是相互联贯的。在包上封面出书后传送到切书，部位的时间要符合一定的规律，才能使书籍裁切达到理想要求，也就是说出书传送的时间要保证书籍在到达切书机部位时，应已冷却、硬化干燥，才能使裁切的成品得到保证，这个过程应在3分钟就完成，否则会造成书背变形、成品尺寸不稳定、粘刀现象等，影响成品的质量和造成不应有的损失。因此，联动生产线的出书传送装置（传送带）的长度又要根据运转速度不同来选择，一般常见的传送带长度是在40~55米之间，还可根据需要或长或短，但一定要保证包好封面的，书籍要传送带上运动冷却3分钟以上。书籍装帧的质量由纸张、热熔胶、装帧材料与工艺等诸多因素共同决定。

书本装订热熔胶

HM-6A

软 化 点：   90℃±5℃

布氏粘度: 180℃..6000±1500mpas

剪切强度：250±50（室温30℃）

固化时间: 6-8sec

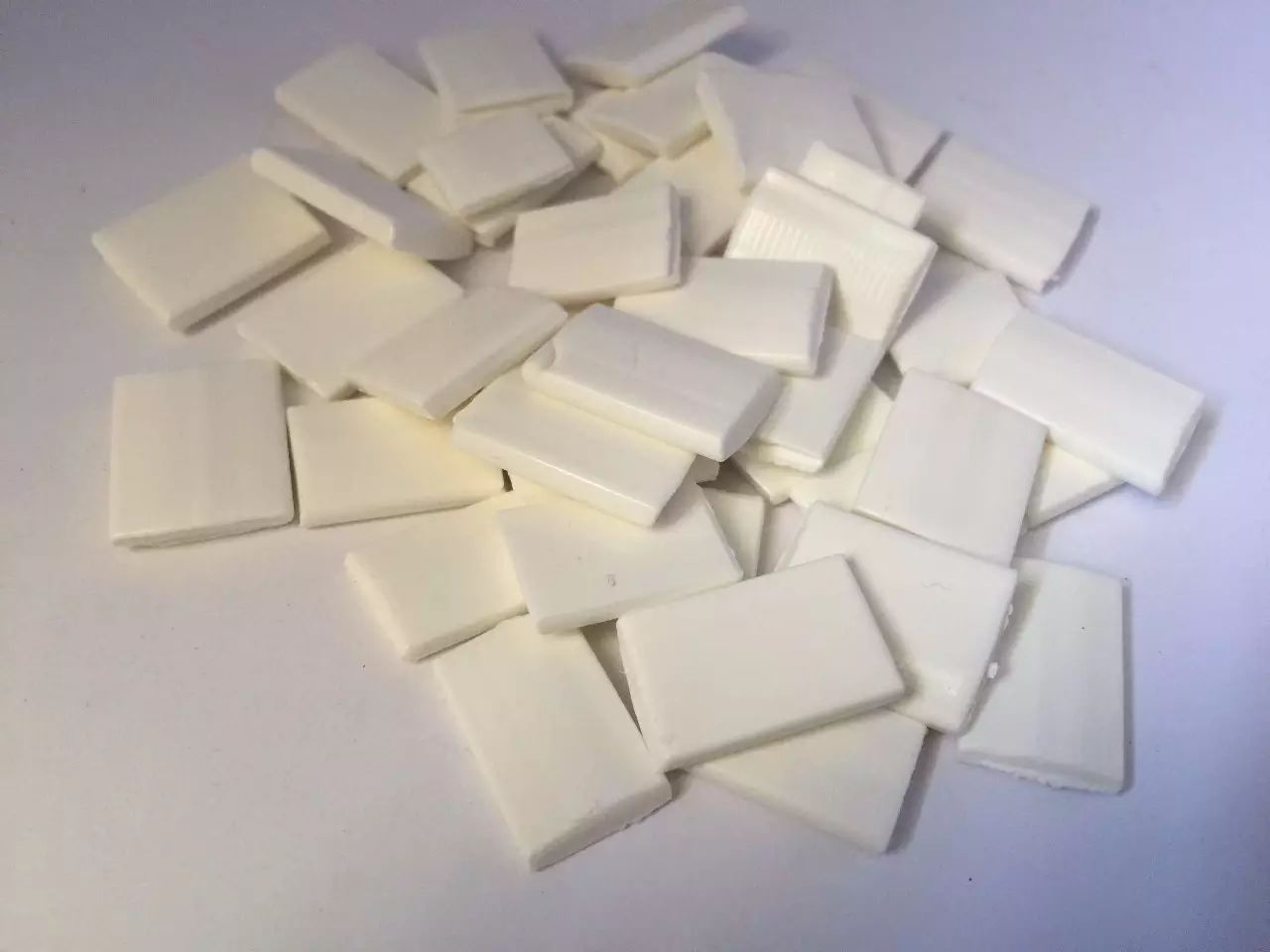

外观:白色片状
