热熔胶的参数有很多，例如：固化时间、软化点、推荐使用温度、熔融黏度、剪切强度等等。今天小编就跟大家聊聊软化点这个参数的测试方式。

软化点（softening point），物质软化的温度。主要指的是无定形聚合物开始变软时的温度。它不仅与高聚物的结构有关，而且还与其分子量的大小有关。测定方法有很多。测定方法不同，其结果往往不一致。较常用的有维卡法和环球法等。

热熔胶的软化点测试方式使用的就是环球法测试软化点。利嘉达精细化工有限公司的立得宝系列热熔胶也不例外，拥有专业的实验室、完备的检测设备、专业的检测人员，务求所得到的数据都是准确的、有效的。

具体的测试方法：

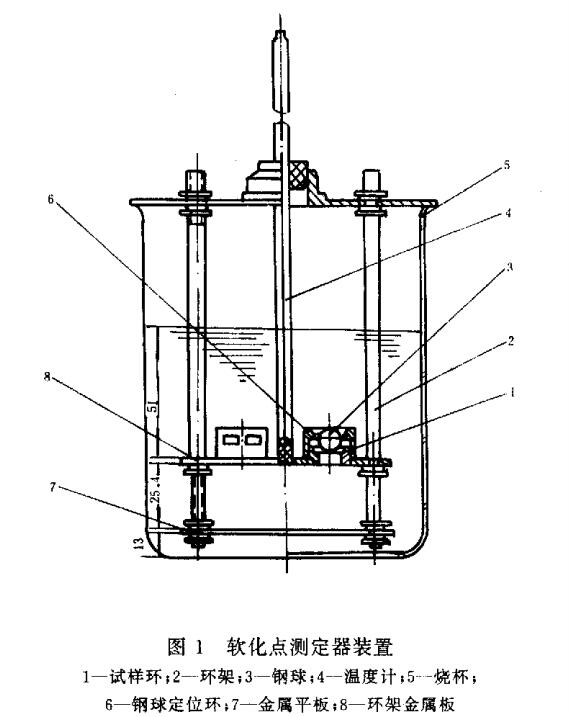

图1  检测仪器

一、试样制备

取一定量的实验室样品放在瓷坩埚内， 然后将瓷坩埚置于适当的传热介质中。加热样品至熔化，记录开始熔化的温度。继续加热使其完全熔化，直至其温度超过开始熔化的温度2 5~5 0℃。在熔化和升温的整个阶段应搅动试样，使其完全成为均匀且无气泡的液体。另外把试样环加热到与熔化试样相同的温度，再将其放在瓷板或金属板上， 为避免与其粘合， 瓷板或金属板可稍微涂些甘油或硅油。

用足够量的熔化的试样填满试样环，使其在冷却之后稍有多余部分。在空气中冷却30min，然后用稍加热的刀除去多余试样。

二、试验步骤

准备好仪器，悬挂好温度计，使温度计的底部位于试样环平面，并与两环的距离相等， 调节环架成水平状。

1、软化点温度低于8 0 ℃的试样的测试

用比估计温度低10℃的蒸馏水装满容器， 要浸没试样环， 水面应高出试样环50mm，在恒温的水浴中，这一温度应保持15min，用夹钳把预先浸在水浴中达到同一温度的钢球放入钢球定位环上。

均匀升温，升温速度为5±1℃/min。加热水浴温度，直至钢球穿到试样环进入试料。

凡是不按上述升温速度加热的所有试验都无效。

当被试料包围的钢球触及到环架的下承板时，要及时记录温度计所显示出的温度。

在试验过程中，如果试样发生连续降解的话，则可充入惰性气体或用其他方法进行测量，也可使用与本标准建议不同的传热介质进行加热。

2、软化点温度超过8 0 ℃的试样的测试

超过80℃软化点的试样制备和操作方法与5 . 1 条相同，但要使用甘油浴或硅油浴进行加热。

     热熔胶粘剂在接近约80 ℃软化点的情况下，应该明确说明使用的传热介质的性能。

三、结果表示

二次测定温度的允许差为0.5℃。

利嘉达精细化工有限公司严格按照国家标准（GB/T 15332-94）进行热熔胶软化点的检测，检测的数据利嘉达承诺准确且有效的。
